PE护套料造粒机_安徽蚌埠佳德厂家

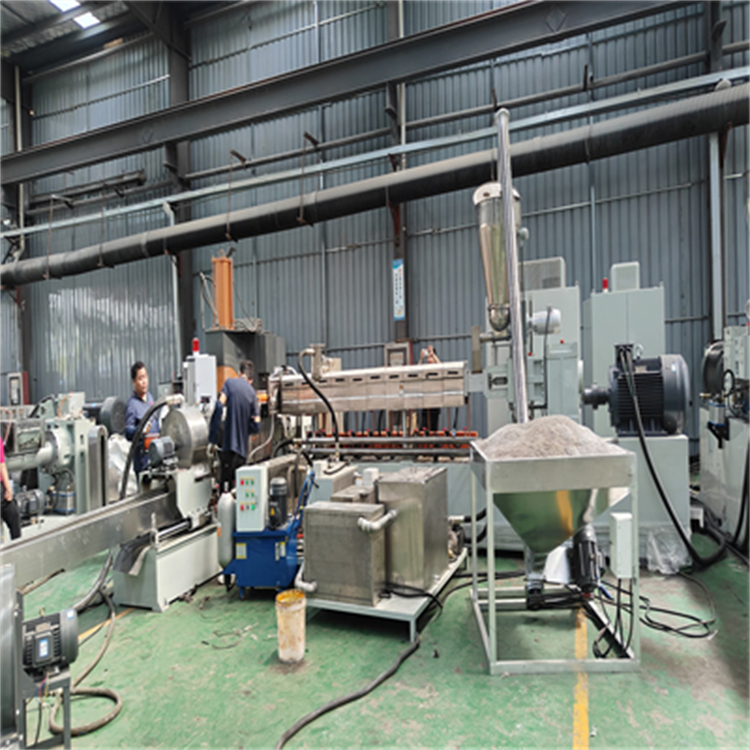

一、高密度PE（HDPE）护套料造粒机工艺流程 高密度PE电缆料挤出造粒（核心4步，适配HDPE高结晶特性）

1. 原料预处理+精准混料：将HDPE树脂（颗粒状）、抗氧剂、润滑剂、色母粒按配方投入低速混合机（300-500r/min）搅拌4-6分钟，避免高速搅拌导致HDPE颗粒破碎；若用HDPE回料，需先经破碎机粉碎至3-5mm，确保混料均匀。

2. 梯度熔融塑化：混合料进入挤出机，利用螺杆剪切力与梯度升温，逐步将HDPE从结晶态转为熔融态（HDPE熔点高，需避免局部过热），双螺杆挤出机更适配（强剪切可缩短熔融时间，减少结晶残留）。

3. 高压挤出+定型：熔融HDPE经模头高压挤出成条（模口压力需比LDPE高10%-15%），立即进入25-30℃冷却水槽（水温需稳定，防止HDPE料条因结晶收缩不均而弯曲），定型后通过牵引机匀速输送至切粒机。

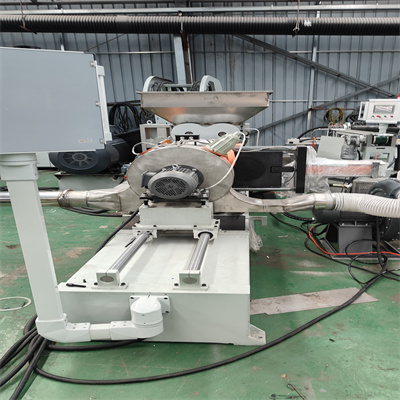

4. 切粒+筛选：切粒机将料条切成2-3mm颗粒（ 高密度PE电缆料挤出造粒切粒速度需与牵引速度匹配，避免颗粒长短不一），经振动筛去除碎末、连粒后，无需额外干燥（HDPE吸水率低，≤0.01%），直接称重包装。

 PE护套料造粒机_安徽蚌埠佳德厂家

http://www.bsjdl.com/sell/show.php?itemid=36360

长径比48:1 PE电缆料造粒机_佳德设备http://www.bsjdl.com/sell/show.php?itemid=36361

低能耗PE护套电缆料造粒设备_PE护套电缆料造粒设备厂家http://www.bsjdl.com/sell/show.php?itemid=36362

阻燃PE护套料专用造粒机_蚌埠佳德机械http://www.bsjdl.com/sell/show.php?itemid=36363
